I. PENDAHULUAN
Full adder adalah sebuah rangkaian penjumlahan yang lengkap. Sama dengan half adder, full adder juga memiliki 2 keluaran akan tetapi, full adder memiliki 3 masukkan.
II. TUJUAN
1. Siswa dapat memahami Full adder
2. Siswa dsapat mengetahui fungsi Full adder
3. Siswa dapat membuat table boolean
III. ALAT DAN BAHAN
- IC 7408 ; IC 7432 ; IC 7486
- Trainer digital
- Kabel jumper
- 1 buah PC
- Software circuit maker
IV. LANGKAH KERJA
A. Menggunakan Trainer Digital
1. Persiapkan alat & bahannya

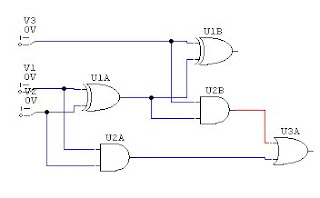

2. Rangkai seperti gambar dibawah ini
3. Buatlah rangkaiannya pada trainer
4. Perhatikkan hasil yang dikeluarkan
5. Amati hasilnya
B. Menggunakan Circuit Maker
1. Aktifkan aplikasi software circuit maker pada PC anda
2. Lalu carilah Ic 7486di Digital By Function Gate EXOR 7486
Lakukan hal yang sam apada IC lain
3. Sambungkan dengan garis + (wire tool)
4. Tambahkan 2 switch yaitu di switch Digital Logic switch
5. Tambahkan LED yaitu Digital AnimatedDisplaysLogic Displays
6. Lalu pilih menu Digital Mode dalam simulation untuk memulai percobaan Gate AND lalu tekan tanda run Digital Simulation.
7. Lalu tekan atau ubah switch-switchnya
V. HASIL KERJA

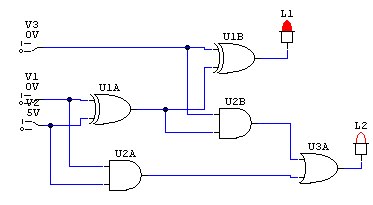

A. 3 input 2 output
*catatan : L1 itu sum dan L2 itu carry
C. TABEL KEBENARAN
1.
VI. KESIMPULAN
Jadi, Full adder adalah gabungan dari 2 half adder. Dan hasil yang saya peroleh dari hasil praktek menggunakan trainer bdigital maupun circuit maker sama hasilnya dengan teori.
